Empreintes bleues aux Archives
Les Archives de Nantes conservent pour les années 1880-1930 un nombre important de plans de différents formats, caractérisés par leurs tracés blancs sur fond bleu distinctif (du bleu de Prusse au bleu cyan) et appelés cyanotypes ou bleus d’architecte.
Le cyanotype inventé en 1842 en Angleterre est un procédé photographique à partir d’un tirage monochrome par contact sur un support (papier généralement) photosensibilisé aux sels de fer (citrate d’ammonium ferrique et ferricyanure de potassium).
Ce procédé a trouvé son application la plus répandue non pas dans l’art photographique (la couleur bleue était alors jugée peu naturelle) mais dans la reproduction technique, rapide et peu coûteuse de documents (avant la photocopie). La pratique du cyanotype qui s’est mécanisée (par l’adaptation d’un tambour qui entraînait le calque et le papier vendu prêt à l’emploi, et surtout par l’usage de la lumière artificielle) devient pendant plusieurs décennies le procédé standard pour les tirages de plans et dessins techniques des architectes et ingénieurs.
Elévation du capanile du beffroi communal installé sur l’église Sainte-Croix (1859-1862), 1Fi4855 (cote liée à 92Z1) (c) Archives de Nantes
La technique, déclinant progressivement, est remplacée dans les bureaux d’étude par la diazographie (basée sur l’ammoniaque) à partir des années 1940 jusqu’au début des années 1980 (à l’inverse du cyanotype les tracés sont bleus sur fond blanc).
Les cyanotypes ou bleus d’architecte qui se trouvent aux Archives de Nantes représentent des édifices publics, des détails architecturaux, des appareillages/équipements, des bâtiments industriels, des maisons ou immeubles d’habitation… Ils sont généralement classés dans les dossiers des séries des archives modernes M et O (édifices communaux, travaux publics, permis de construire délivrés par le service de la Voirie) ainsi que de la sous-série 5I (demandes de permis de construire examinées par le bureau municipal d’Hygiène en fonction de critères de salubrité) et dans certains fonds de la série Z (archives privées). En grande partie numérisés et accessibles dans notre catalogue en ligne, ces documents, qui sont décrits à l’unité, portent la cote 1Fi (documents figurés/cartes et plans).
Petite sélection à découvrir dans la galerie d'images ci-dessous :
Élisabeth, archiviste

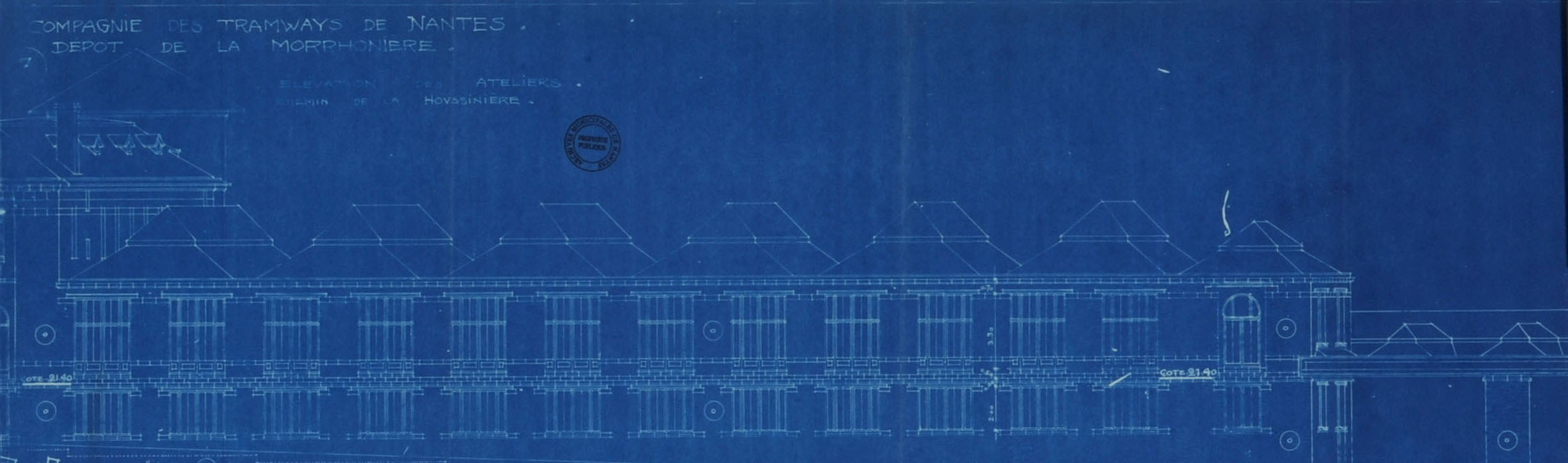

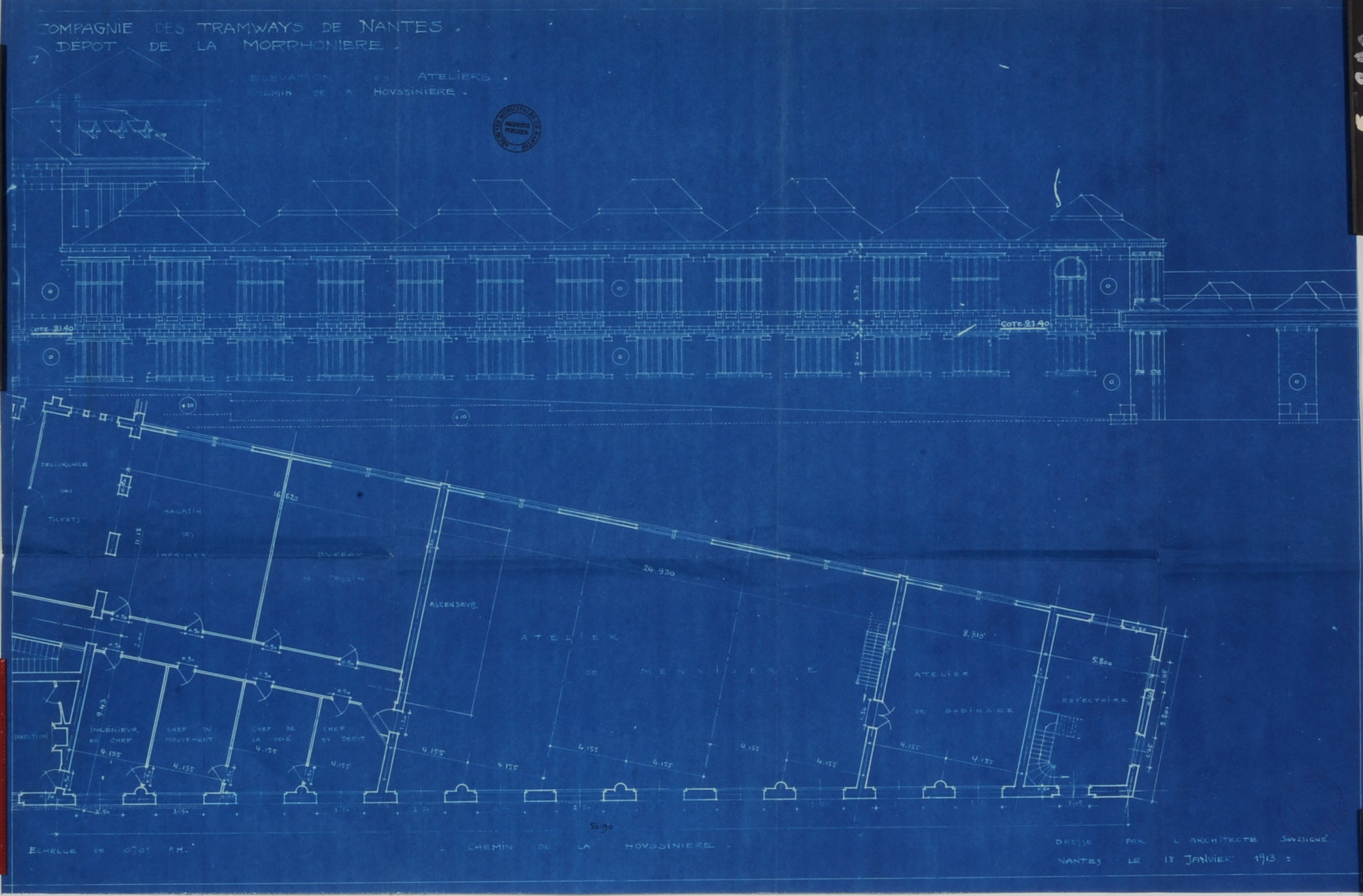

Ateliers du dépôt de la Morrhonnière de la compagnie des tramways de Nantes (1913), 1Fi4754 (cote liée à 1O2099) (c) Archives de Nantes

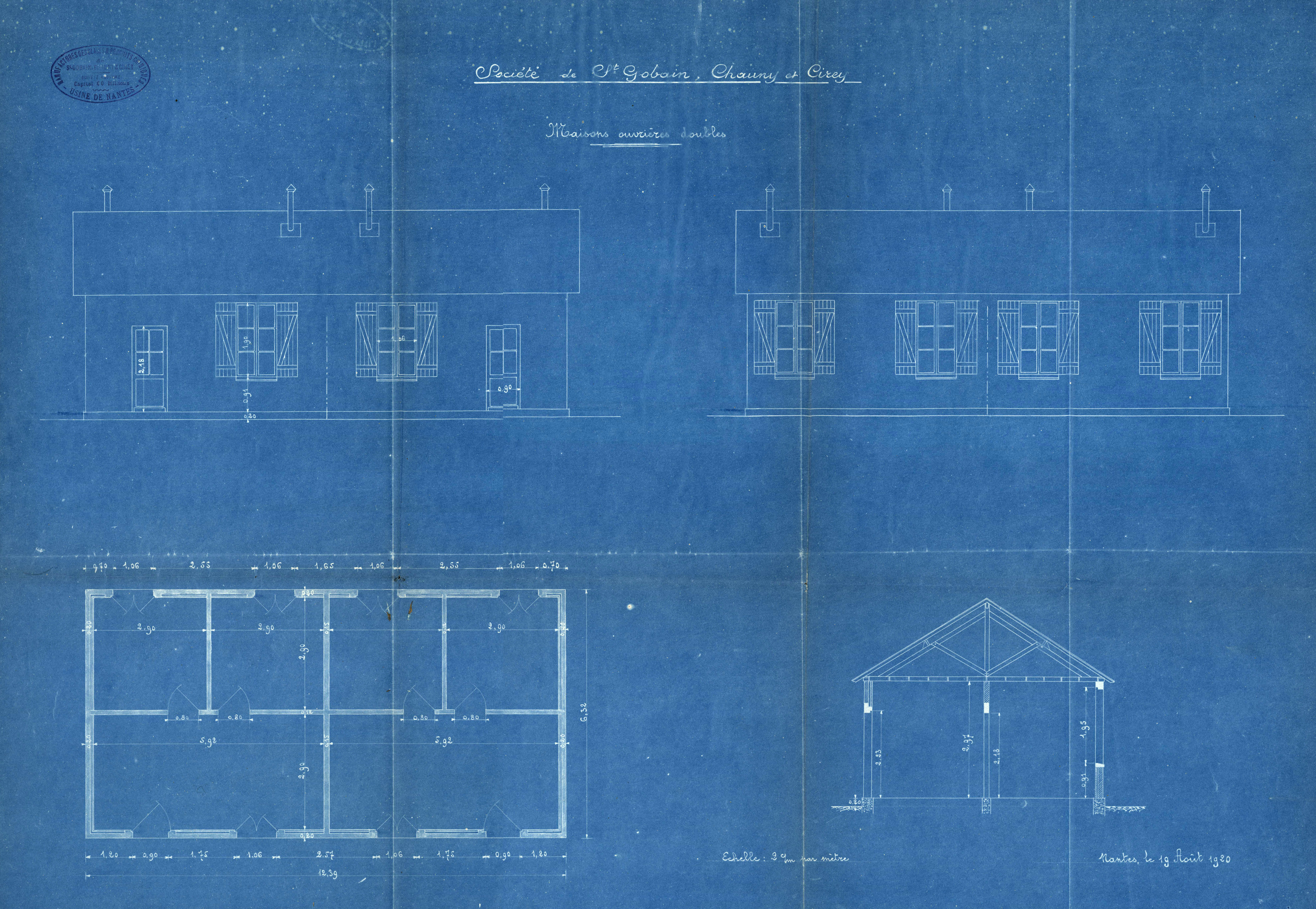

Groupe de maisons ouvrières de la société Saint-Gobain, Chauny et Cirey, lieu-dit de la Pièce- Pointue à Chantenay (1920), 1O2542 (c) Archives de Nantes
Façade principale d’une épicerie et d’un café billard à construire, chemin de la Petite-Baratte et route de Paris (1911), 1Fi5293 (cote liée à 1O79) (c) Archives de Nantes
Chaudière à vapeur du théâtre de la Renaissance, place Brancas (1901), 1Fi1959 (cote liée à 4M117) (c) Archives de Nantes

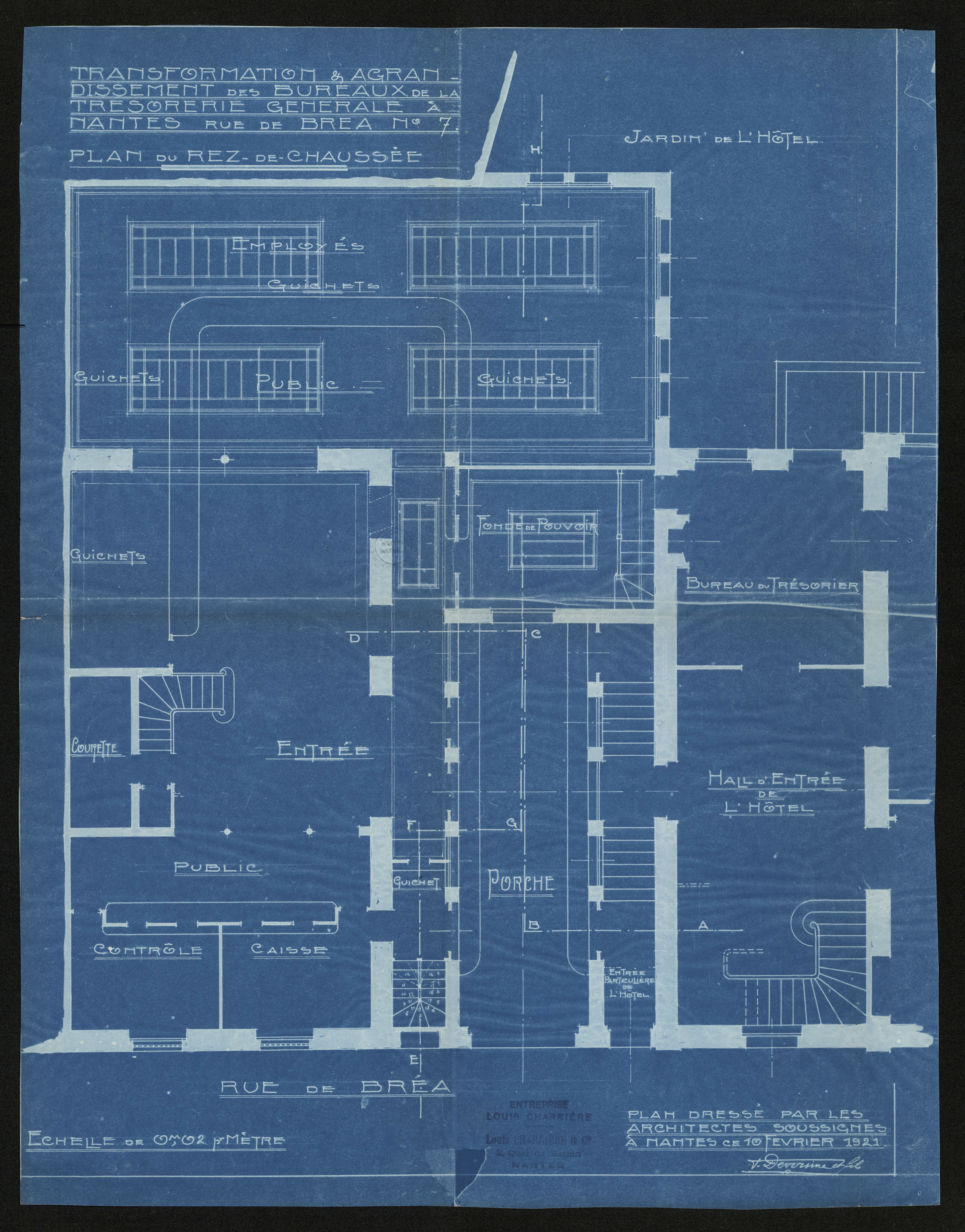

Transformation et agrandissement des bureaux de la Trésorerie générale, 7 rue de Bréa, rez-de-chaussée (1921), 1O2599 (c) Archives de Nantes

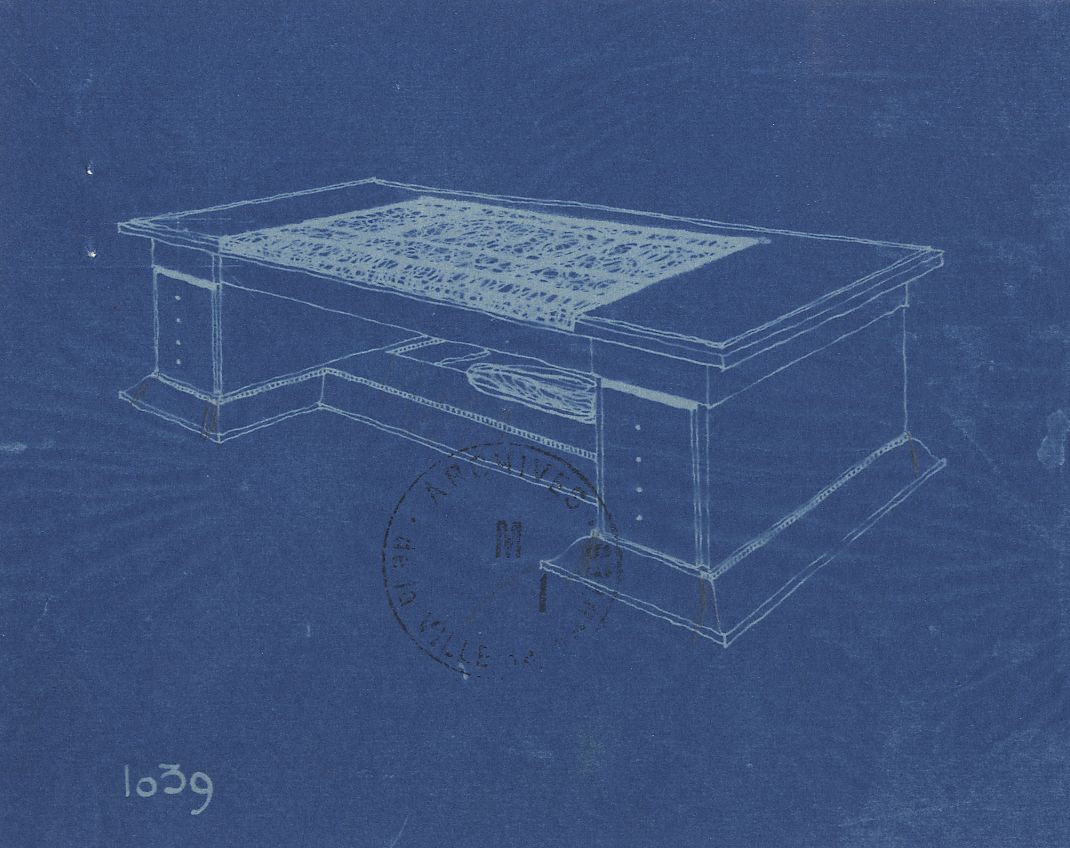

Hôtel de ville, projet de remplacement du mobilier dans le bureau du maire, dessin d’un grand bureau ministre fait par l’entreprise Ruhlmann (1923), 1Fi3179 (cote liée à 1M16) (c) Archives de Nantes
Projet de serres au Jardin des Plantes (1895), 1Fi2373 (cote liée à 1O16158) (c) Archives de Nantes

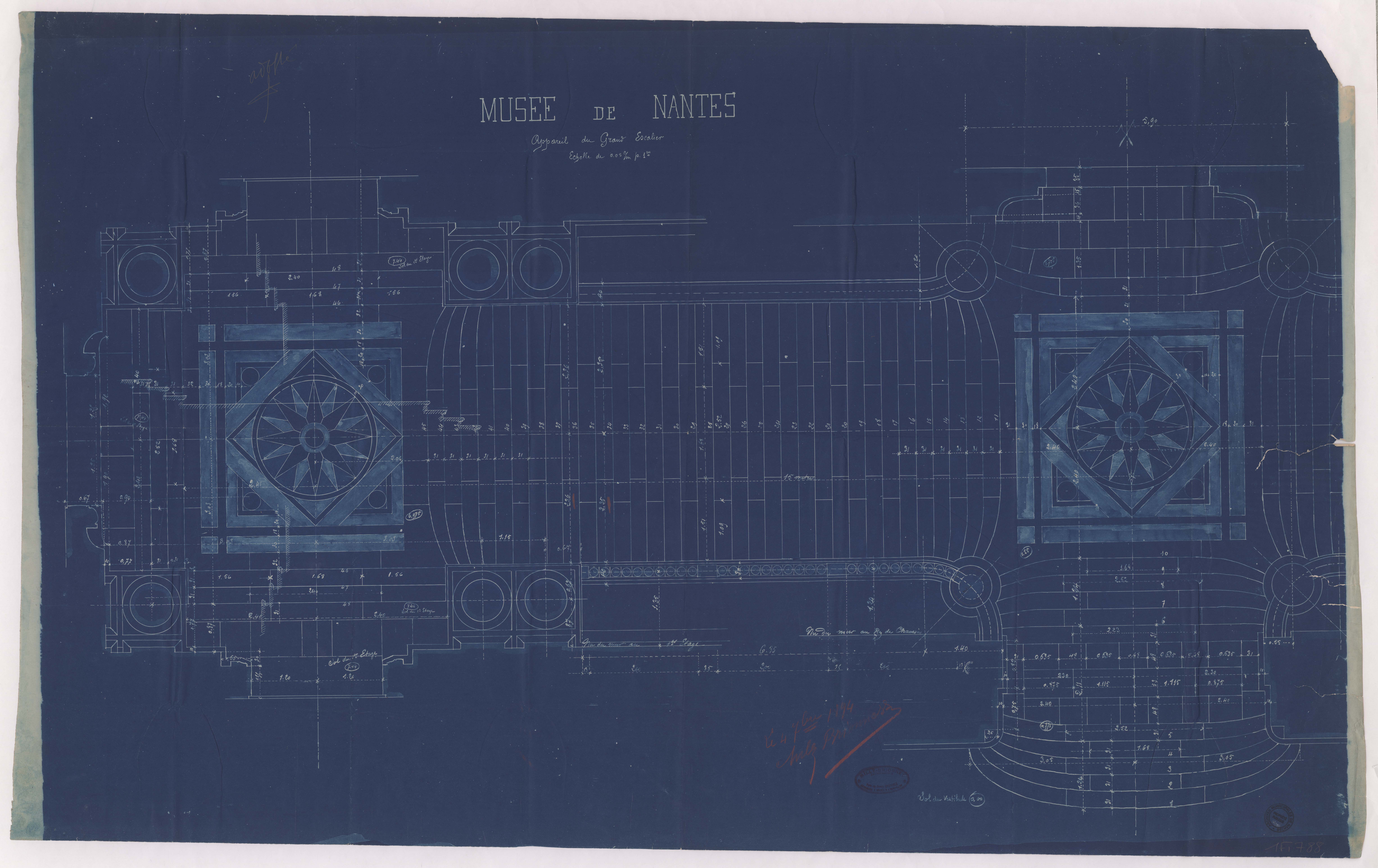

Appareil du grand escalier du musée des Beaux-Arts (1894), 1Fi788 (c) Archives de Nantes
